Пластинчатые разборные теплообменники SPX FLOW APV для фармацевтики и косметической промышленности

Назначение и области применения

Пластинчатые теплообменники SPX FLOW APV применяются там, где критична чистота процесса и воспроизводимость параметров. В фармацевтических цепочках они обеспечивают стабильные тепловые режимы при работе с растворами, суспензиями и термочувствительными компонентами; в косметическом производстве — с эмульсиями разной вязкости, моющими и гелеобразующими композициями.

Перед перечнем типичных продуктов кратко обозначим логику подбора: чем выше требования к санитарности и контролю смешения контуров, тем важнее выбор материалов, геометрии рифления и типа уплотнений.

• Фармацевтика: эмульсии, растворы аминокислот (например, лизин), вода для инъекций (в контурном теплообмене), технологические воды, промежуточные растворы.

• Косметика и средства личной гигиены: лосьоны, кремы, шампуни, гели, моющие основы, кондиционирующие композиции.

После приведённых примеров важно отметить, что подбор конкретной модели выполняется с учётом вязкости, чувствительности продукта к сдвиговым нагрузкам и допустимых перепадов давления на контуре.

Как это формулируется для закупок и спецификаций

В документации и запросах часто используют разные формулировки, описывающие один класс оборудования. Чтобы избежать неоднозначности терминов, целесообразно закрепить унифицированные наименования.

Перед списком синонимичных формулировок поясним, зачем это нужно: корректная терминология ускоряет согласование ТЗ и снижает риск закупки неподходящей конфигурации.

• Пластинчатые, разборные, гигиенические теплообменники для фармы.

• Теплообменники для фармацевтического производства.

• Теплообменники для косметического производства.

• Пластинчатые теплообменники (ПТО), пластинчатые разборные теплообменники.

• Гигиенические пластинчатые теплообменники.

После списка стоит закрепить в ТЗ точное обозначение модели и диапазонов, а также указать критичные для проекта материалы и уплотнения.

Функции и режимы работы

Гибкость пластинчатой конструкции позволяет решать несколько типовых тепловых задач в одном корпусе. Это важно при модернизации линий и масштабировании выпуска, когда требуется предсказуемая теплопередача и удобство санитарной обработки.

• Нагрев технологических сред до заданной температуры.

• Охлаждение перед фасовкой или последующими стадиями.

• Пастеризация где это предусмотрено технологией.

• Рекуперация — утилизация тепла горячего потока для подогрева холодного.

За каждым из этих режимов стоит расчёт геометрии каналов и площади теплообмена — именно они определяют эффективность, потери давления и чистопригодность.

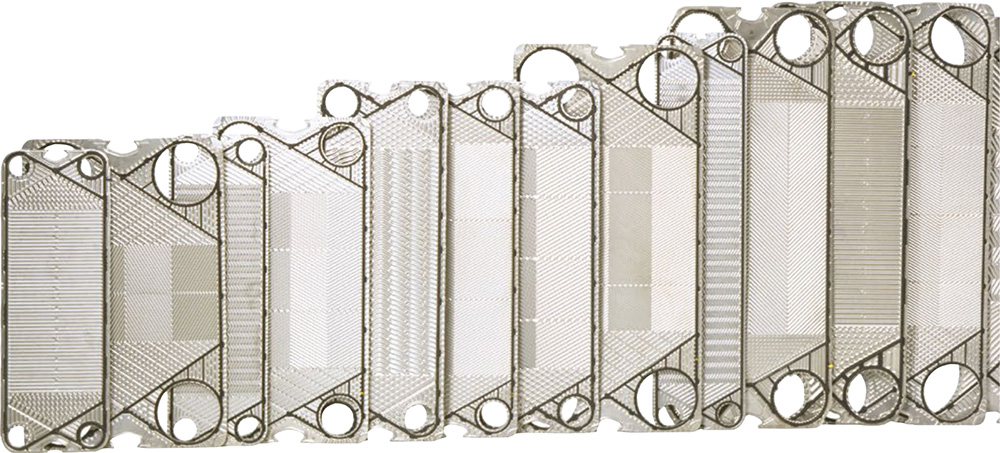

Технические характеристики (диапазоны)

Ниже приведены ключевые параметры, которые используются при выборе конфигурации. Перед чтением списка учтите, что конкретные значения зависят от типоразмера и исполнения.

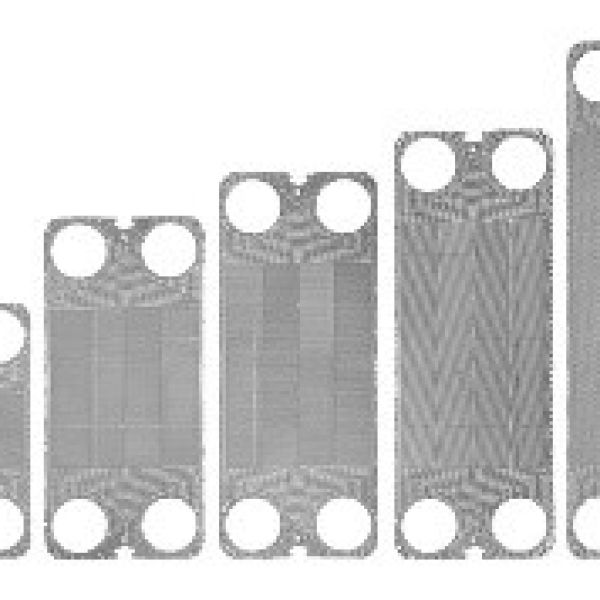

• Диапазон площадей одной пластины: от 0,018 м² до 4,17 м².

• Глубина рифления: от 1,4 мм до 4,05 мм.

• Толщина пластин: от 0,3 мм до 0,9 мм.

• Материал пластин: AISI 316 (нерж. сталь), титан.

• Материал уплотнений: NBR, EPDM, HNBR, FKM.

• Рама и прижимная плита: нержавеющая сталь.

• Рабочие температуры: с резиновыми прокладками −35 … +180 °C; с графитовыми прокладками −20 … +250 °C.

• Суммарная площадь теплообмена: до 3800 м².

• Рабочее давление: 0 … 16 бар.

После ознакомления с диапазонами имеет смысл уточнить в проектной документации реальные рабочие точки — расход, вязкость, допустимый Δp, минимальную разницу температур и требования к санитарной обработке (CIP/SIP).

Конструктив и санитарная обработка

Разборная рама позволяет быстро разжимать пакет пластин для инспекции, мойки и замены уплотнений. Рифлёные каналы формируют развитую турбулентность, повышая коэффициент теплопередачи даже на вязких средах, а гладкая металлургия пластин упрощает удаление остатков продукта.

Материалы контактирующих элементов
Выбор AISI 316 или титана определяется коррозионной стойкостью к средам процесса. Линейка уплотнений (NBR, EPDM, HNBR, FKM) покрывает типовые диапазоны pH, температуры и химической совместимости. Для высокотемпературных задач доступно исполнение с графитовыми прокладками в заявленных диапазонах.

Чистопригодность и обслуживание
Разборная конструкция упрощает регулярные санитарные процедуры. Пакет пластин можно оперативно демонтировать, провести визуальный контроль, заменить изношенные уплотнения, после чего восстановить рабочие зазоры и усилие стяжки согласно регламенту.

Двойные пластины — защита от перекрёстного перетока

В критичных приложениях, где недопустимо смешение сред, применяются двойные пластины. Это два тонких листа, сваренных или спрофилированных особым образом, образующих между собой контрольную полость. В случае повреждения одной из стенок утечка выводится наружу, а не в соседний контур, что позволяет мгновенно зафиксировать событие и исключить перекрёстное загрязнение.

Перед перечислением преимуществ отметим, что такое исполнение часто выбирают для контуров с различными классами чистоты и для ценных либо опасных сред.

• Раннее обнаружение утечек за счёт выводных каналов.

• Исключение смешения потоков и кросс-контаминации.

• Повышение технологической надёжности критичных стадий.

• Снижение риска брака и внеплановых остановок.

После внедрения двойных пластин важно предусмотреть в ТИ порядок инспекции контрольных дренажей и алгоритм действий на случай срабатывания систем контроля.

Подбор, интеграция и формулировка требований

Чтобы оборудование отработало ресурс без сюрпризов, на этапе ТЗ фиксируют целевые окна температур, расхода и допустимых перепадов давления, а также требования к санитарной обработке и материалам.

Перед списком рекомендуемых пунктов ТЗ напомним: хорошая спецификация экономит недели переписки и ускоряет поставку.

• Среды и концентрации, диапазоны pH и температуры по каждому контуру.

• Требуемые режимы: нагрев, охлаждение, пастеризация, рекуперация.

• Ограничения по Δp, минимальные температурные разницы, вязкость.

• Материалы пластин и уплотнений, требования к чистоте поверхности.

• Наличие двойных пластин и схема контроля утечек.

• Параметры CIP/SIP и совместимость моющих средств.

• Габаритные ограничения установки и требования по подключению.

После согласования этих пунктов проектировщик подберёт типоразмер, геометрию рифления и конфигурацию каналов под ваши режимы.

Визуальные материалы и габариты

Для оценки компоновки полезны наглядные материалы с масштабом относительно человека и кадрами рам, пакета пластин, прижимных узлов. Это помогает заранее продумать доступ для обслуживания, подъёма и разборки.

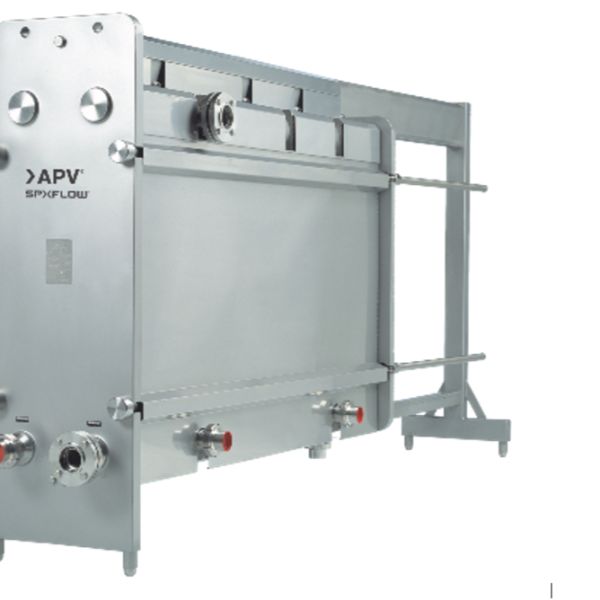

Размеры и рамы
Сопоставление габаритов с человеческой фигурой позволяет оценить зону обслуживания, выбор оснастки и шаги демонтажа пакета пластин. Рамные элементы из нержавеющей стали обеспечивают жёсткость и стабильность стяжки на рабочем давлении.

Краткое резюме

Пластинчатые разборные теплообменники SPX FLOW APV — это гибкое, чистопригодное и энергоэффективное решение для фармацевтических и косметических производств. Диапазоны площадей пластин, материалов и уплотнений, а также опция двойных пластин позволяют точно настроить оборудование под продукт и регламент, минимизируя риски и обеспечивая стабильное качество выпуска.
